PARTES DE UN TORNO.

 ¿CUALÉS SON LAS PARTES DE UN TORNO?

El torno es una máquina herramienta que permite mecanizar piezas de forma geométrica (cilindros, conos) Estos dispositivos se encargan de hacer girar la pieza mientras las herramientas de corte son empujadas contra su superficie, cortando las partes sobrantes en forma de viruta.  se utiliza principalmente para operaciones de torneado rápido de metales, madera y plástico.

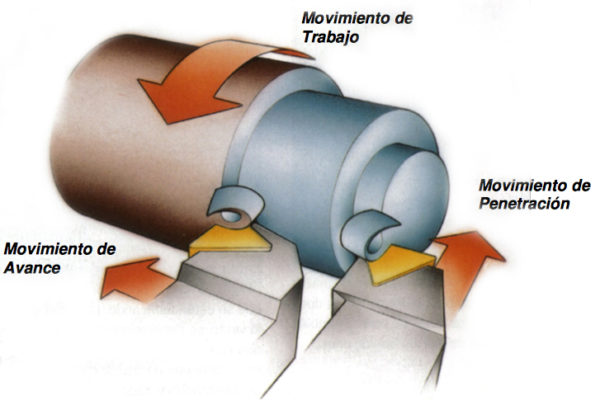

¿Que es un movimiento de trabajo?

En el torno, la pieza gira sobre su eje realizando un movimiento de rotación denominado movimiento de Trabajo, y es atacada por una herramienta con desplazamientos de los que se diferencian dos:

• De Avance, generalmente paralelo al eje de la pieza, es quien define el perfil de revolución a mecanizar.
• De Penetración, perpendicular al anterior, es quien determina la sección o profundidad de viruta a extraer.




• Partes de un torno

  • Bancada: Sirve de soporte para las otras unidades del torno.
  • Eje principal y plato: sobre el plato se coloca la pieza para que gire. En el otro extremo lleva un eje terminado en punta que es móvil, llamado contrapunto, para sujetar la pieza por un punto. El plato se puede cambiar mediante el husillo. El torno dispone de varios platos para la sujeción de la pieza a mecanizar y que la hará girar en torno a un eje.
  • Husillo: también se le llama eje del torno, es una pieza tubular que en uno de sus extremos tiene conectada una polea que recibe el movimiento del motor, y en el otro extremo tiene conectado el plato.
  • Caja Norton: sirve para ajustar las revoluciones de las velocidades mediante unas palancas que accionan un conjunto de engranajes que se encuentran en el interior de la caja.
  • Carro Portaherramientas: son los carros que permiten desplazar la herramienta de corte. Existen 3  tipos de carros diferentes:
  • Carro Longitudinal o Principal: este se mueve a lo largo de la bancada o sea hacia la izquierda o a la derecha. Produce el movimiento de avance de la pieza, desplazándose en forma manual o automática paralelamente al eje del torno.
  • Carro Transversal: se mueve hacia adelante o hacia atrás perpendicular al carro principal. Es utilizado para dar la profundidad. Se mueve perpendicularmente al eje del torno en forma manual, girando la manivela de avance transversal o embragando la palanca de avance transversal automático. Sobre este carro esta montado el carro orientable ó carro auxiliar.
  • Carro Auxiliar o Porta herramienta: es una base giratoria a 360° y sirve principalmente para hacer conicidades o penetrar la herramienta con cierto angulo. El carro auxiliar sólo puede moverse manualmente girando la manivela de tornillo para su avance. La torreta Portaherramientas, ubicada sobre el carro auxiliar permite montar varias herramientas en la misma operación de torneado y girarla para determinar el ángulo de incidencia en el material.
